Un debitmetru de vortex este proiectat și fabricat pe baza teoriei stradale Karman, utilizat în principal pentru măsurarea fluxului de diferite fluide curate, cum ar fi gaze, lichide și abur. Debitmetrele Vortex prezintă pierderi de presiune scăzută, o gamă largă de măsurare și precizie ridicată. Când se măsoară debitul volumetric al fluidelor, acestea sunt aproape neafectate de modificări ale parametrilor precum densitatea fluidului, presiunea, temperatura și vâscozitatea. Fără piese mecanice în mișcare, acestea oferă o fiabilitate ridicată și necesită întreținere redusă. În prezent, debitmetrele vortex de la diverși producători pot integra compensarea temperaturii, permițând compensarea directă a temperaturii pentru măsurătorile de gaz/abur. Debitmetrele vortex au devenit unul dintre instrumentele universale de măsurare a debitului și sunt utilizate pe scară largă în industriile de proces.
Debitmetrele vortex ating de obicei o precizie de 1% pentru măsurarea gazului/aburului și 0,75% pentru măsurarea lichidului. Cu toate acestea, dacă este instalat incorect, precizia măsurării poate fi compromisă semnificativ.
Să discutăm despre instalarea debitmetrelor vortex:
1. Locul de instalare trebuie să fie departe de țevile supuse vibrațiilor mecanice și impactului.
2. Debitmetrul trebuie instalat într-o locație care să asigure umplerea completă a țevii pentru a obține măsurarea normală.

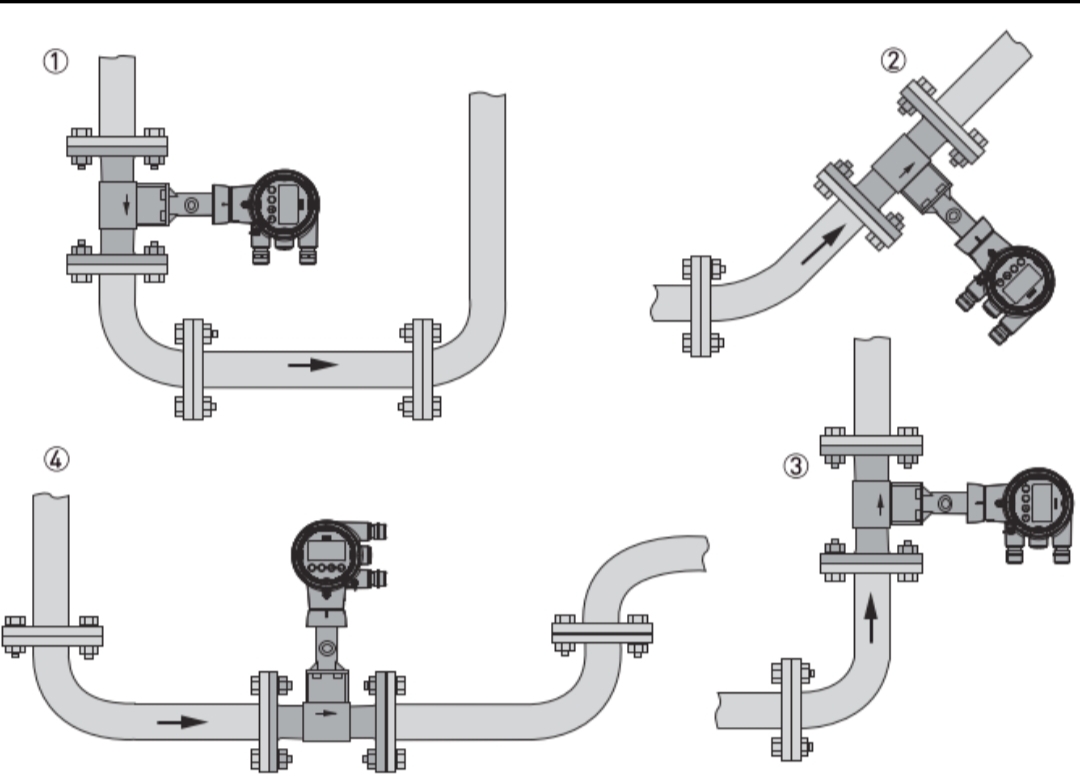

Pentru aplicații lichide, debitmetrul nu trebuie instalat în puncte înalte. Se recomandă următoarele poziții de instalare:

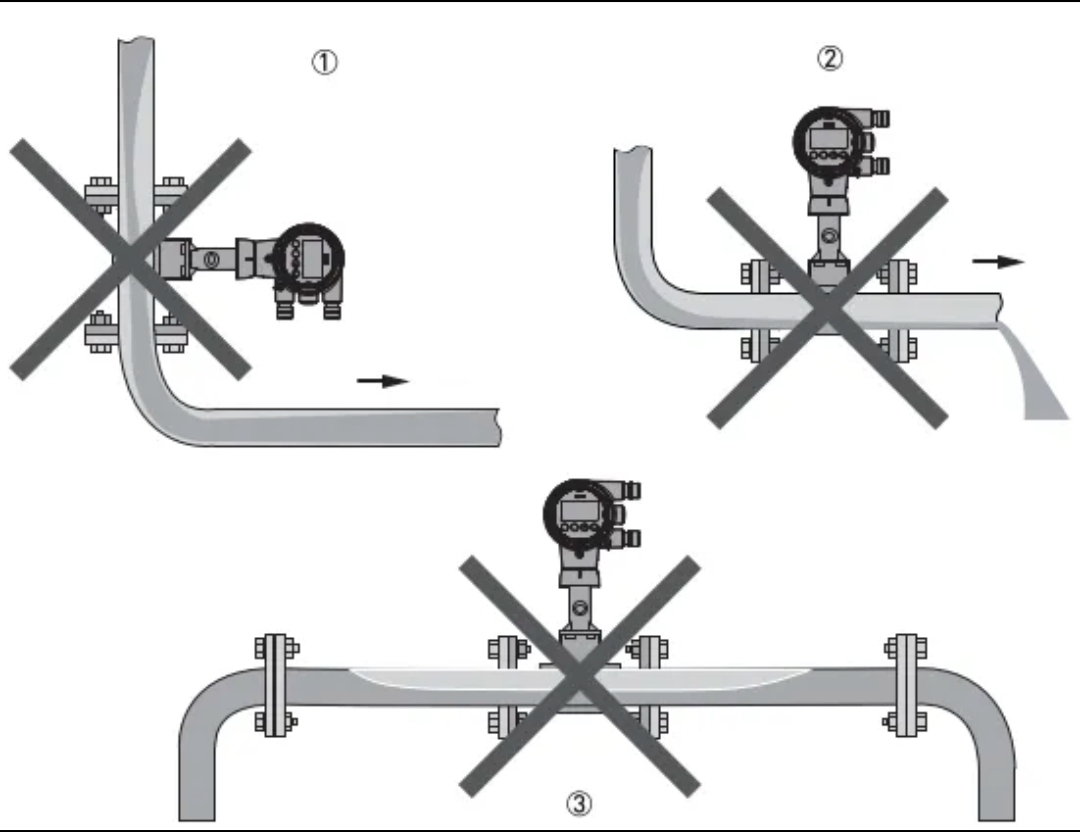

Următoarele poziții de instalare nu sunt recomandate pentru aplicații lichide:

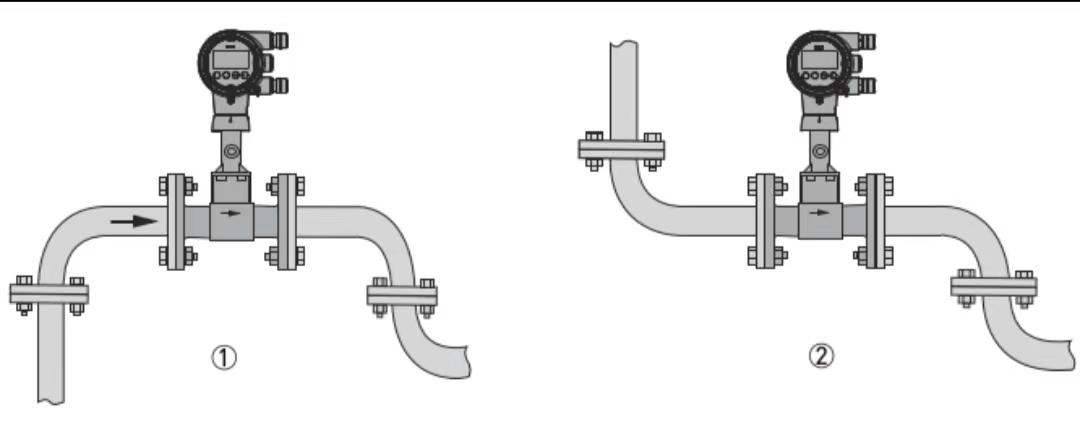

Pentru aplicații cu gaz/abur, conducta este întotdeauna plină cu gaz. Prin urmare, debitmetrul poate fi instalat în debit vertical în sus, debit vertical în jos sau orientări orizontale. Cu toate acestea, nu trebuie instalat în puncte joase. Pozițiile de instalare recomandate sunt:

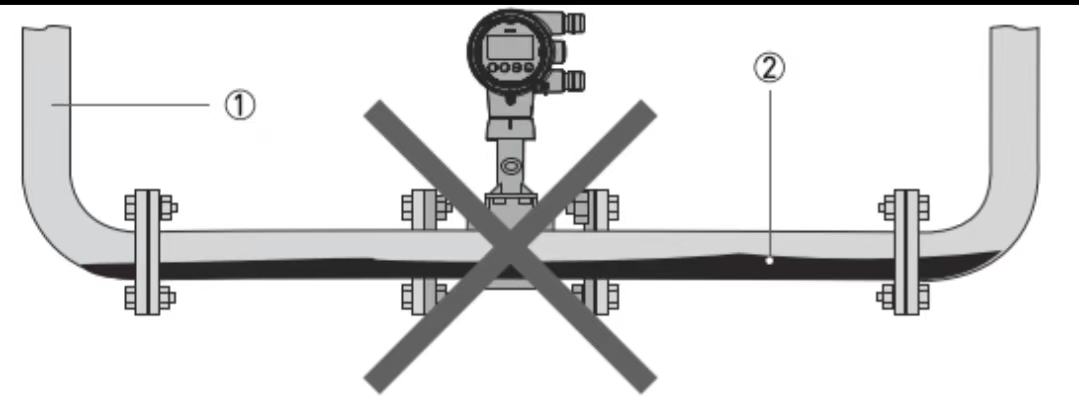

Pentru aplicații cu gaz/abur, punctele joase pot acumula lichid și nu trebuie selectate pentru instalare:

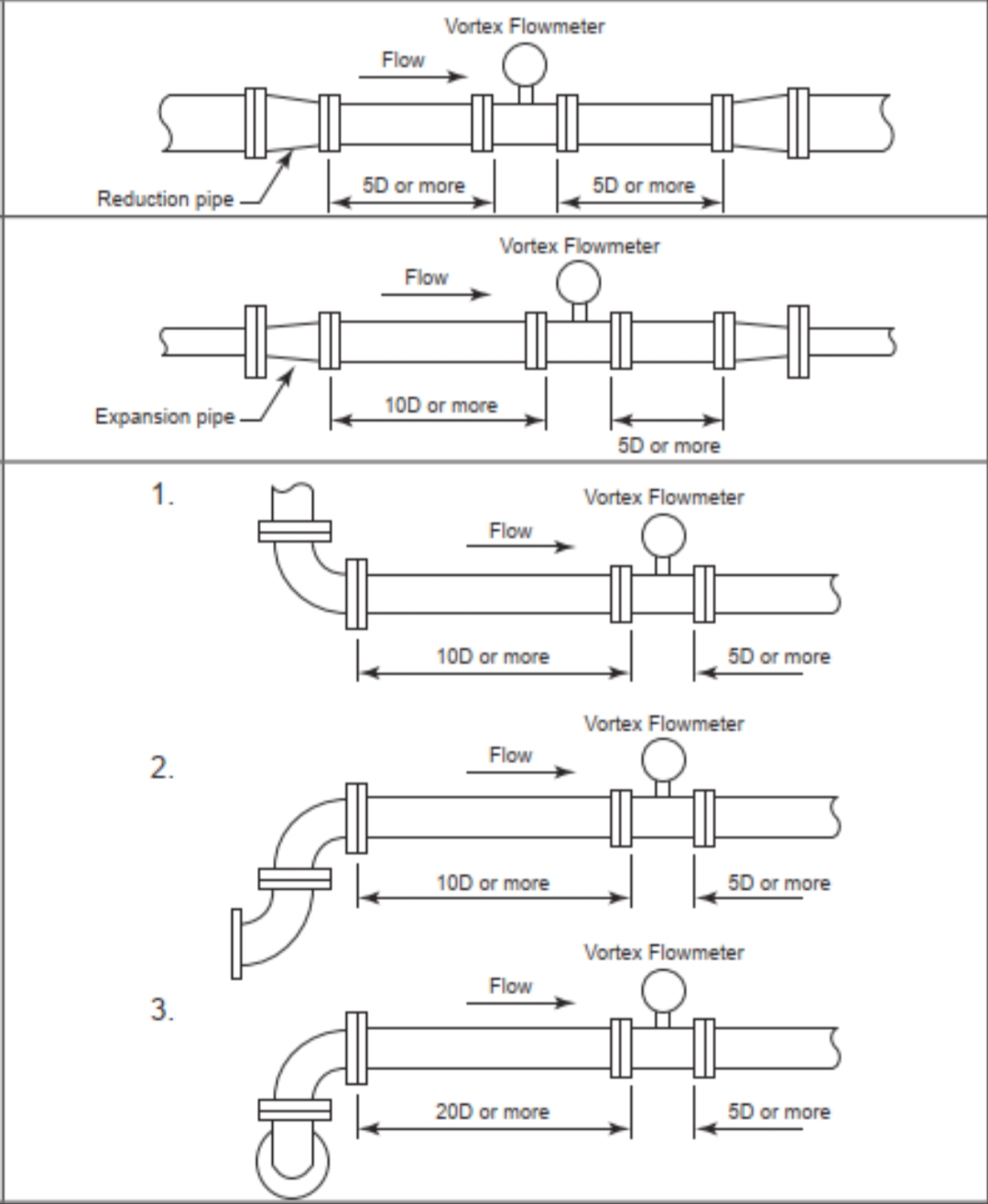

3.Secțiuni de conducte drepte în amonte și în aval (dacă sunt necesare instrumente de temperatură și presiune, acestea trebuie instalate în aval de debitmetru. Instrumentele din aval trebuie amplasate și în afara secțiunii de conductă dreaptă. Ordinea de aranjare recomandată pentru mai multe instrumente este: debitmetru, transmițător de presiune, transmițător de temperatură). În general, consultați cerințele privind lungimea țevii drepte specificate în eșantionul de produs al producătorului (sau ghidul comun de 15D în amonte și 5D în aval conform manualelor instrumentului). Informați în prealabil echipa de inginerie a conductelor despre cerințele de conductă dreaptă din amonte și aval pentru debitmetrul vortex. Odată selectat producătorul instrumentului, cerințele de instalare trebuie reconfirmate conform specificațiilor producătorului.

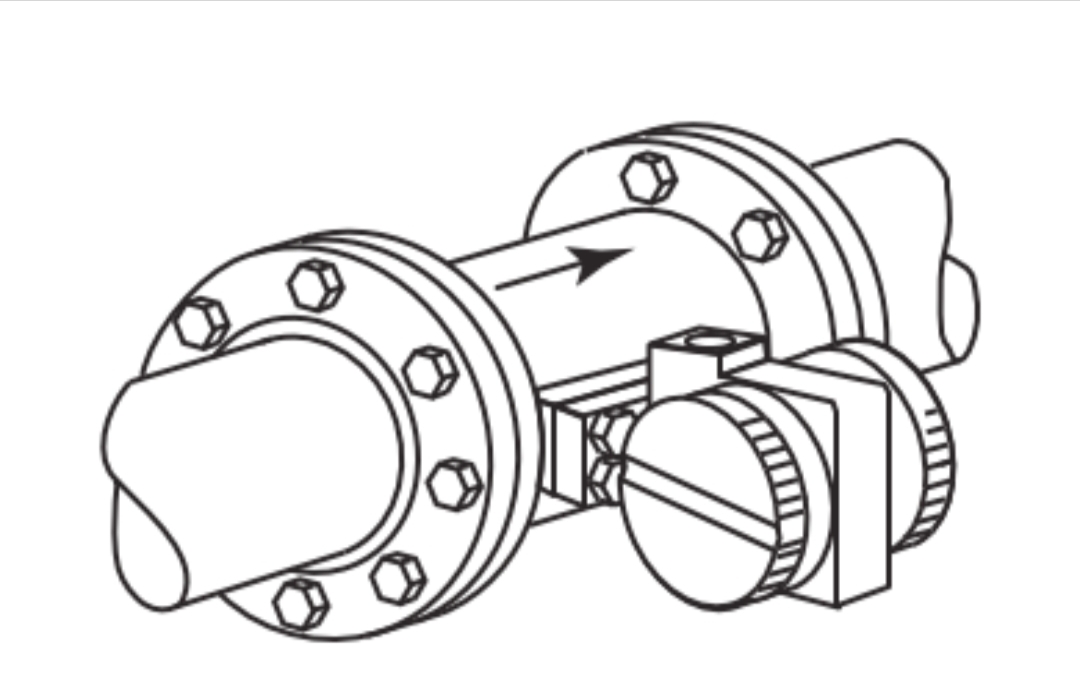

4. Atunci când măsoară medii cu temperaturi ridicate, producătorii furnizează de obicei debitmetre vortex de tip split. Pentru debitmetrele vortex integrate, orientarea transmițătorului trebuie determinată pe baza temperaturii mediului. De exemplu, atunci când se măsoară abur la temperatură ridicată, emițătorul ar trebui să fie orientat lateral sau în jos (unii producători nu recomandă instalarea în jos, deoarece lichidul poate pătrunde în capul emițătorului).
