inch ( " ) ：
Inch (") este o unitate de specificație comună în sistemul american, folosită pentru țevi de oțel, supape, flanșe, coturi, pompe, teuri etc. De exemplu, o specificație ar putea fi 3".
Termenul „inch” (abreviat ca „in.”) însemna inițial „degetul mare” în olandeză, cu un inch era lungimea unei articulații ale degetului mare. Desigur, lungimea degetului mare al unei persoane variază în mod natural. În secolul al XIV-lea, regele Eduard al II-lea al Angliei a stabilit „inchul legal standard”. A fost definită ca lungimea a trei dintre cele mai mari boabe de orz de la mijlocul unui spic de orz, plasate cap la cap.
În general, 1" = 2,54 cm = 25,4 mm.
DN:
DN este o unitate de specificații comună în sistemele chinezești și europene, utilizată în mod similar pentru a desemna specificațiile țevilor, supapelor, flanșelor, fitingurilor pentru țevi și pompe, cum ar fi DN300.
DN se referă la diametrul nominal al unei țevi (cunoscut și sub numele de alezajul nominal). Este important de reținut că acesta nu este nici diametrul exterior, nici diametrul interior, ci mai degrabă o valoare medie între cele două, cunoscută sub numele de diametrul interior mediu.
Φ:
Φ este un simbol universal care indică dimensiunea diametrului exterior al țevilor, coturilor, oțelului rotund și a altor materiale, care poate fi denumit și diametru. De exemplu, Φ609,6 mm se referă la un diametru exterior de 609,6 mm. Acest simbol este utilizat în mod obișnuit în aplicațiile cu supape, în special pentru conexiunile cu cleme.
Interconectarea între cei trei
În primul rând, „și DN au semnificații aproape identice, ambele reprezentând în esență alezajul nominal, indicând dimensiunea specificației. Φ servește la combinarea celor două.
De exemplu: dacă o țeavă de oțel este specificată ca DN250, aceeași țeavă va fi etichetată cu 10" în inci. Există vreo legătură între ei?
Răspunsul este da. În general, puteți converti dimensiunile întregi inci în DN înmulțind cu 25. De exemplu:
1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100

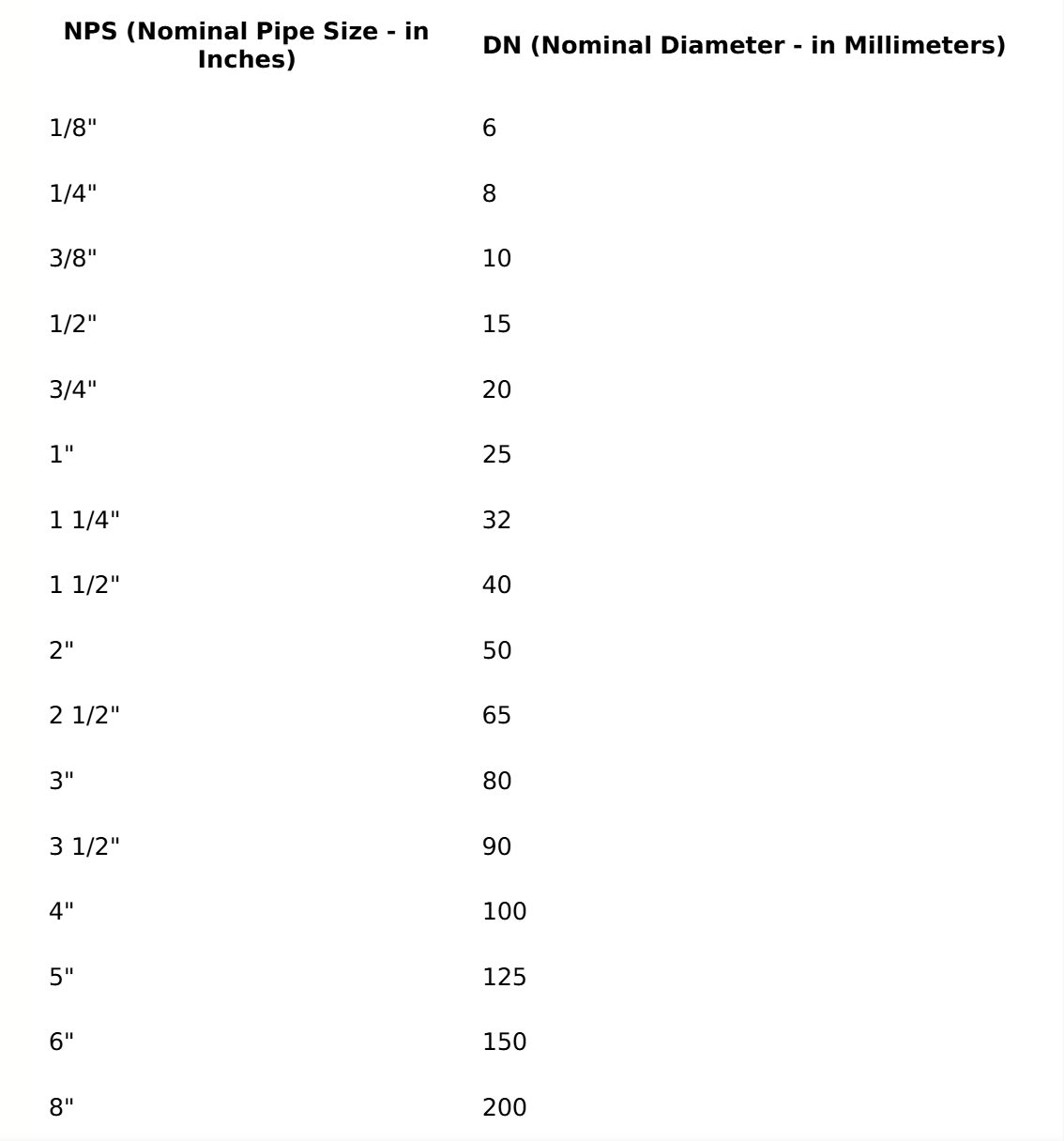

Cu toate acestea, există și excepții. De exemplu, 3" × 25 = 75, care se rotunjește la DN80. Există, de asemenea, dimensiuni în inci cu fracții sau zecimale precum 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", acestea nu pot fi calculate în acest fel, dar calculele sunt aproximativ aceleași, sunt în mare parte valori standard :
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
