Supape de reținere oscilante: Tehnologia de bază pentru fluxul unidirecțional în conducte

The Supapă de reținere oscilantă este fundamental important supapă automată . Funcția sa principală este de a se asigura că fluidul dintr-un sistem de conducte curge numai într-o direcție predeterminată, automat și eficient. prevenind orice formă de retur sau retur . Această supapă funcționează în întregime utilizând presiunea inerentă a fluidului, nefiind nevoie de energie externă sau intervenție manuală, de unde denumirea sa ca „supapă unidirecțională”.

I. Principiu și mecanism precis de funcționare

Mecanismul de funcționare al supapei de reținere oscilante se bazează pe principiile împingerii fluidului și gravitației.

1. Stare deschisă (flux direct): Când mediul curge în direcția normală, acesta energie cinetică și presiune creați o forță care acționează asupra discului. Odată ce această forță depășește greutatea discului și frecarea balamalei, discul se deschide în jurul știft de balama în sensul curgerii. În starea sa complet deschisă, calea de curgere este aproape directă, ceea ce oferă o rezistență extrem de scăzută la fluid.

2. Stare închisă (tendință de curgere inversă): Când pompa se oprește, viteza de curgere scade sau are loc o încercare de curgere inversă, discul pierde forța înainte. Discul se balansează apoi rapid și automat înapoi pe scaun datorită forţei combinate a acestuia gravitația iar cel presiunea inversă a mediului . Cu cât presiunea inversă este mai mare, cu atât discul apasă mai strâns pe scaun, ceea ce duce la o performanță de etanșare mai fiabilă.

Înrădăcinată în tradiția germană a producției de precizie, Grupul de supape Vatten își menține accent pe supapele de control automate, respectând în același timp cu strictețe standardele internaționale de calitate. Acest angajament față de precizie este esențial pentru proiectarea și fabricarea componentelor critice, cum ar fi știftul balamalei și scaunul din supapele noastre de reținere, asigurând longevitate și funcționare fiabilă.

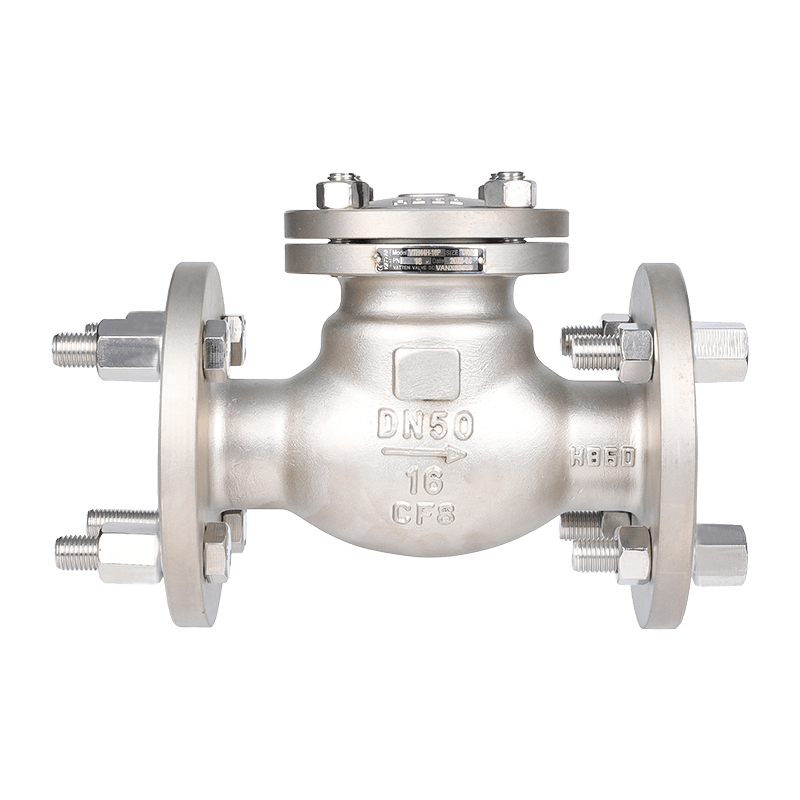

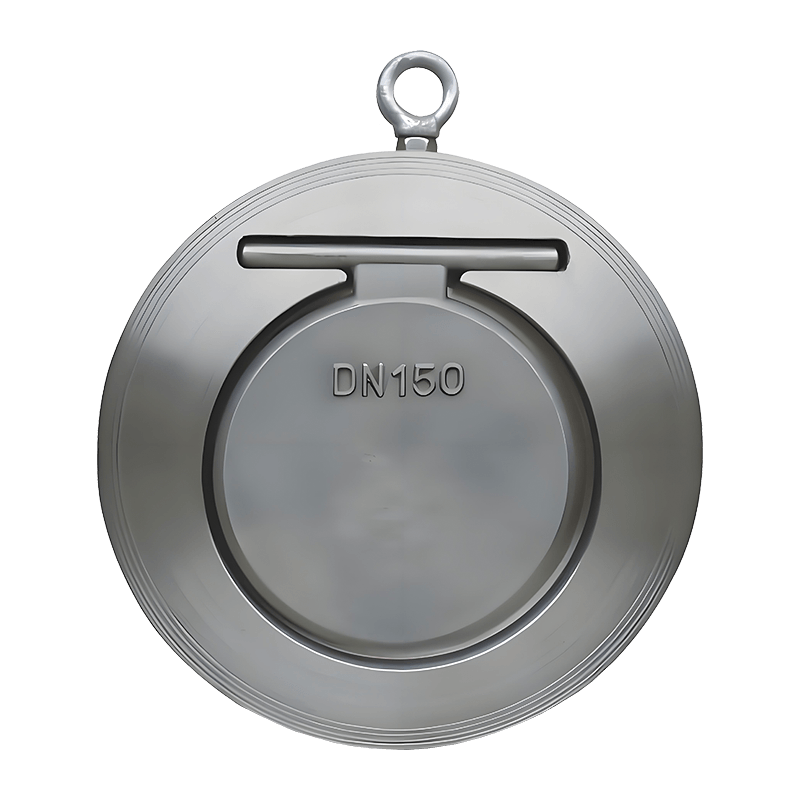

II. Structura de bază și analiza componentelor

În timp ce structura unei supape de reținere oscilante pare simplă, fiabilitatea sa depinde de funcționarea sincronizată a mai multor componente cheie:

• Corp: Acesta servește drept carcasă și cadru, rezistând la presiunea conductei și conectându-se la sistem. Corpul are un design cu flux direct pentru a minimiza rezistența la fluid.
• Disc: Componenta de bază care execută funcția de deschidere și închidere. Este conectat printr-o braț balama la supapă știft de balama , permițându-i să se balanseze. Materialele discului trebuie să fie compatibile cu mediul transportat.
• Scaun: Suprafața de etanșare din interiorul corpului care intră în contact cu discul. Scaunul este adesea încrustat cu materiale rezistente la uzură sau rezistente pentru a asigura o etanșare fiabilă și pe termen lung.
• Pin balama: Punctul de pivotare pentru mișcarea discului. Rezistența știftului și poziționarea precisă sunt esențiale pentru performanța și durabilitatea supapei.
• Capota: Sigilează spațiul interior, oferind un port de acces pentru întreținerea sau inspecția componentelor interne.

Grupul de supape Vatten, a globally renowned industrial automation valve enterprise originating from Saarland, Germany, este specializată în cercetarea, dezvoltarea și producția de produse de bază, cum ar fi supape cu bilă de control automat, supape fluture și supape de reglare. Expertiza noastră în controlul automat asigură că chiar și componentele noastre pasive, cum ar fi supapele de reținere oscilante, sunt proiectate la cele mai înalte standarde de fiabilitate și integritate a materialului.

III. Avantajele tehnice și caracteristicile fluidului

Adoptarea pe scară largă a supapei de reținere oscilante este determinată de avantajele sale unice ale produsului:

• Rezistență la curgere ultra-scăzută și cădere de presiune: Când discul este complet deschis, calea de curgere este aproape dreaptă. Acest lucru are ca rezultat un coeficient de rezistență la curgere extrem de scăzut, care este crucial pentru sistemele de conducte cu debit mare și pe distanțe lungi, deoarece reduce eficient consumul de energie de pompare.
• Aplicabilitate largă: Poate manipula diverse medii, inclusiv apă curată, ape uzate, abur, ulei, gaze și fluide care conțin solide în suspensie.
• Auto-etanșare fiabilă: Presiunea inversă a mediului crește forța de împingere a discului pe scaun, sporind astfel etanșeitatea de etanșare - o caracteristică cunoscută sub numele de armare automată de etanșare .

IV. Considerații de instalare și atenuarea loviturii de apă

În aplicațiile de inginerie, este esențial să luați în considerare cerințele de instalare și potențialele provocări tehnice asociate supapelor de reținere oscilante:

1. Orientare de instalare: Tradițional Supapă de reținere oscilantăs se bazează în primul rând pe gravitația pentru a ajuta la închidere, așa că de obicei este necesar să fie instalate în conducte orizontale . Când instalarea verticală este inevitabilă, un design special prezintă închidere asistată cu arc trebuie selectat.
2. Risc de lovitură de apă: Aceasta este o preocupare majoră. Când o pompă se oprește brusc, debitul se inversează rapid, provocând lovirea rapidă și violentă a discului de scaun. Acest impact generează o undă de presiune puternică, instantanee, cunoscută sub numele de „ciocan de berbec”.
3. Tehnici de atenuare: Pentru a aborda riscul de lovitură de berbec, modelele specializate sunt adesea folosite pentru conductele de mare viteză sau de diametru mare:
   • Pârghie externă și contragreutate: Prin reglarea greutății și a lungimii pârghiei, viteza și forța de închidere a discului pot fi controlate și amortizate cu precizie.
   • Design disc basculant: Acest design scurtează cursa discului, permițându-i să se închidă mai repede și mai ușor înainte ca fluidul să se inverseze complet.

Folosind expertiza noastră tehnologică excepțională, Grupul de supape Vatten oferă soluții inovatoare de supape și asistență tehnică profesională industriilor critice, inclusiv cele energetice, chimice, de tratare a apei, farmaceutice și de prelucrare a alimentelor. Ne angajăm în inovarea continuă, oferind clienților produse de performanță superioară, asistență tehnică profesională și soluții cuprinzătoare de control al fluidelor, dându-i puterea să abordeze provocările complexe de control al fluidelor industriale, în special provocările asociate cu loviturile de apă de înaltă presiune în infrastructura critică..
